针对真空辅助成型技术(VARl)对基体树脂[ShuZhi]的特殊要求[YaoQiu]，结合航空材料对性能[XingNen]的高要求[YaoQiu]，研制了BA9912中温固化[GuHua]环氧树脂[ShuZhi]体系。采用VARI工艺[GongYi]制备了C0827/BA9912复合材料，测试了BA9912树脂[ShuZhi]浇注料及其复合材料的力学性能[XingNen]和耐热性能[XingNen]，并与国内外同类树脂[ShuZhi]进行了适当的比较分析[FenXi]。分析[FenXi]测试结果表明，BA9912树脂[ShuZhi]具有良好的力学性能[XingNen]、耐热性能[XingNen]和工艺[GongYi]性能[XingNen]，能够满足VARI成型工艺[GongYi]要求[YaoQiu]，适合在航空航天领域中应用。

三、结果与讨论

1、BA9912树脂[ShuZhi]的物化特性和工艺[GongYi]性能[XingNen]

真空辅助树脂[ShuZhi]灌注树脂[ShuZhi]制备（二）

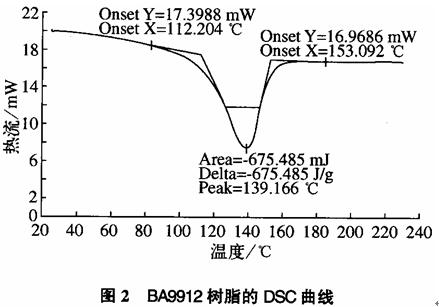

对BA9912树脂[ShuZhi]进行DSC分析[FenXi]，可以[KeYi]了解树脂[ShuZhi]体系的固化[GuHua]反应特性，其DSC曲线如图2所示。分析[FenXi]图2可知，BA9912树脂[ShuZhi]的反应放热峰始温度[WenDu]为112℃、峰顶温度[WenDu]为139℃、峰终温度[WenDu]153℃，从中可以[KeYi]看出，该体系反应温度[WenDu]区域窄反应温度[WenDu]较低，反应活性高，能够满足中温(120℃)固化[GuHua]的要求[YaoQiu]。

真空辅助树脂[ShuZhi]灌注树脂[ShuZhi]制备（二）

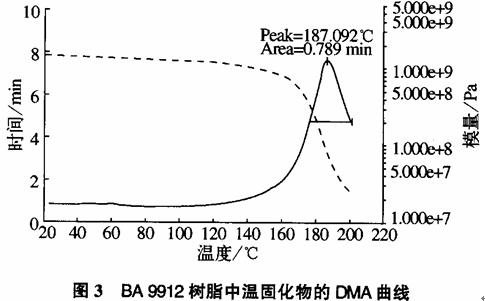

图3为BA9912树脂[ShuZhi]中温固化[GuHua]物的DMA曲线。从图中可以[KeYi]获知，BA9912树脂[ShuZhi]在中温固化[GuHua]条件下，固化[GuHua]物的玻璃化转变温度[WenDu]Tg达到了187℃，其模量—温度[WenDu]曲线的拐点为173.9℃，82℃时的模量保持率达到88%，120℃时则达到了80.1%，说明BA9912树脂[ShuZhi]活性高，耐热性好，能够满足工作温度[WenDu]82℃以上的要求[YaoQiu]。
