无（少）溶剂型环氧涂料是有发展潜力的环保型涂料品种之一。新品种不断问世，应用领域不断拓展。现介绍部分相关产品，供选用时参考。

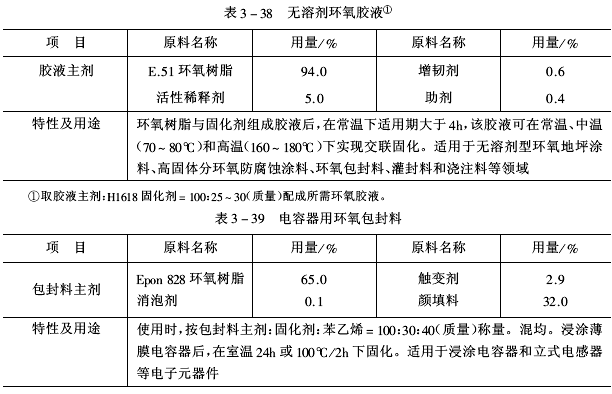

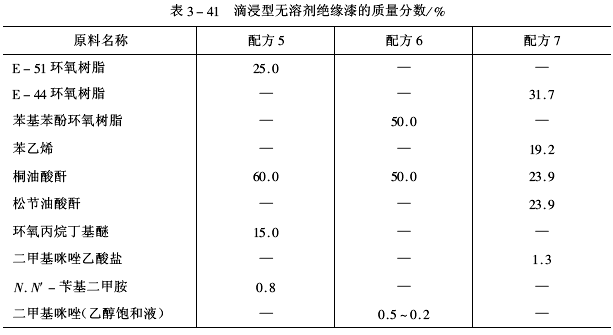

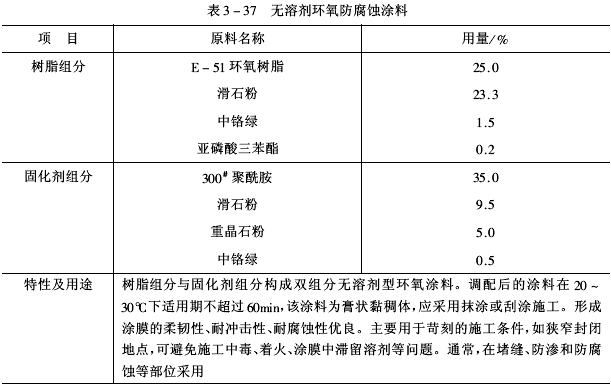

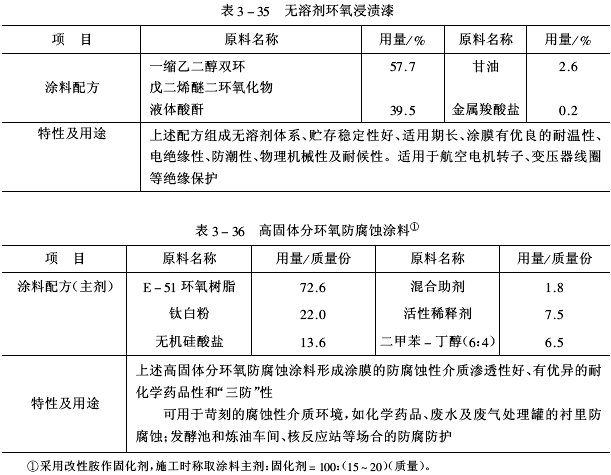

无溶剂型环氧浸渍漆见表3-35，高固体分环氧防腐蚀涂料见表3-36，无溶剂型环氧防腐蚀涂料见表3-37，无溶剂型环氧胶液见表3-38，电容器用环氧包封料见表3-39，沉浸型无溶剂绝缘漆见表3-40，滴浸型无溶剂绝缘漆见表3-41，无溶剂绝缘漆性能见表3-42。
      最近，国内又开发出无溶剂型环氧煤焦沥青防腐涂料、无溶剂环氧地坪涂料等品种；比利时的UCB公司开发一类改善对颜料润湿的环氧丙烯酸酯，可制造低黏度胶印油墨；日本Carboline公司开发一种无溶剂型环氧一聚氨酯清漆，对底材有良好的润湿作用及铺展性，可不打磨掉含铅防锈旧涂层情况下，进行修补、维修工作，如桥梁等重涂装工序得到简化，明显降低了污染；德国的U.Prümmer Polymer.Chemie公司开发一种“Polypox E2400/75”环氧树脂新品种，该树脂初始黏度低、相对分子质量较高（＞700），适用于制高固体分环氧涂料，另外开发出“Polypox P 199”低溶剂含量的聚酰胺固化剂，该种固化剂配制高固体分环氧涂料时比传统溶剂型环氧涂料少消耗有机溶剂50%；美国气体化工产品公司新开发两种具有增塑性的用于高固体分环氧涂料的固化剂：“An-camide 801”和“An-camide 802”，这两种固化剂配制的快干固化体系，有较高的湿态附着力，涂膜光泽高、防腐蚀性优良，这两种固化剂适用于海洋涂料、航空涂料、工业维护涂料、混凝土底漆、胶黏剂和封闭剂等领域。
沉浸型无溶剂绝缘漆配方4性能如下所示。
（a）基本性能
外观 黄色透明液体
脆化时间 160℃热板法 31～35a
①黏度（涂-4杯） 初配 36s
贮存 36.5s
贮存 38.5s
贮存 40s
①在夏天的室温下贮存41d，在40℃用涂-4杯测定黏度。室温下贮存1a多的无溶剂漆在40℃用涂-4杯测定黏度。

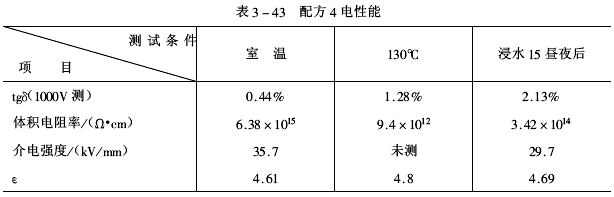

（b）电性能（漆膜固化条件160℃/14h）配方4的电性能见表3-43。
 （c）其他性能剪切强度108.5MPa，马丁耐热68℃，冲击韧度124.5kJ/mm2。从数据可见这种涂料具有特殊的韧性。
（d）应用这种无溶剂浸渍漆应用于中型交流高压电机的全粉云母带连续绝缘定子真空压力浸渍工艺中。使整个包好的粉云母带绝缘的线圈铁芯、线圈端部结构支撑件浸以环氧无溶剂漆。从而使电机定子中介电性能较好，与机械强度较弱的云母材料、玻璃纤维、有机合成材料等结合成为牢固、坚韧、耐化学性、耐潮、耐热良好的绝缘层，从而使定子线圈绝缘加工工艺方便（缩短工时，减少工序），可减少绝缘厚度，缩小电机体积，延长电机使用寿命。
|
