溶剂型环氧涂料品种很多，主要用于石油化工、海洋工程、汽车工业和特种防护等领域。现介绍相关品种，供选用。

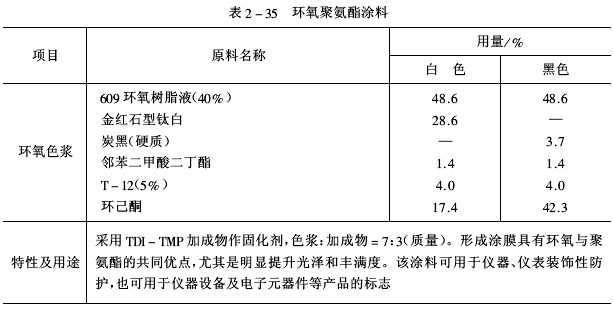

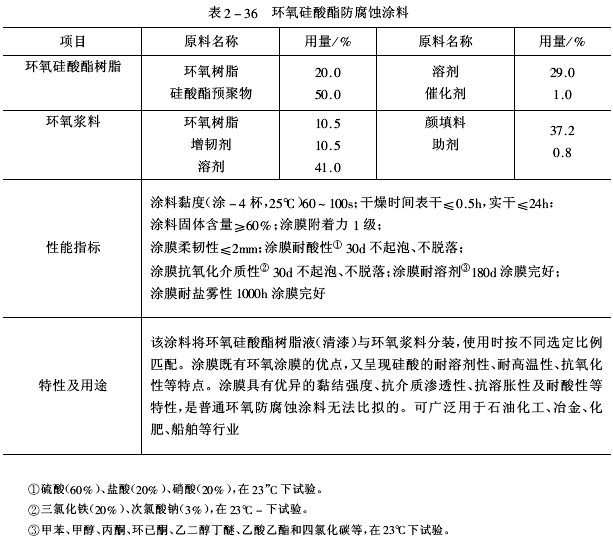

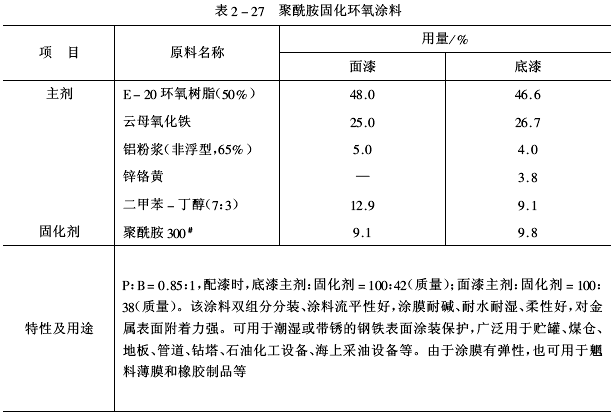

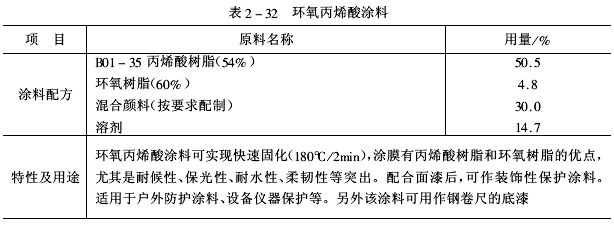

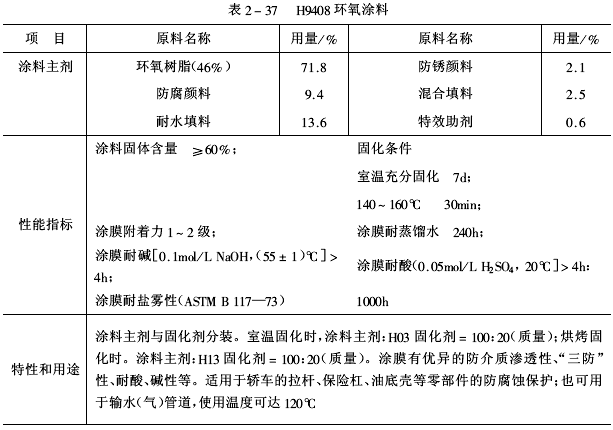

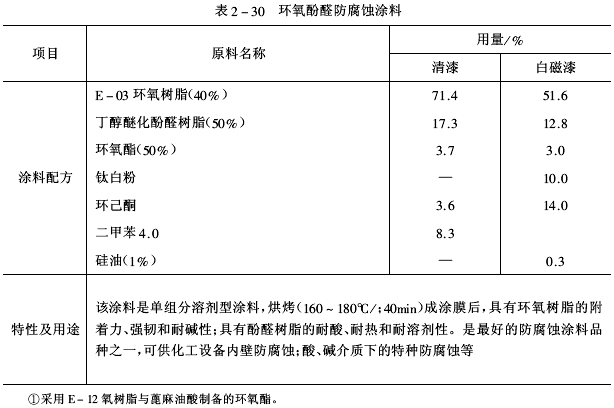

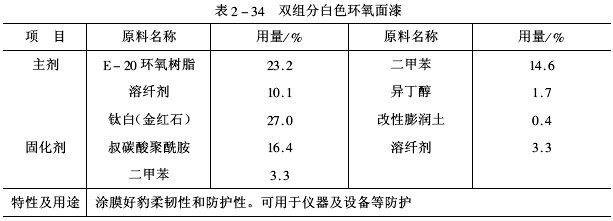

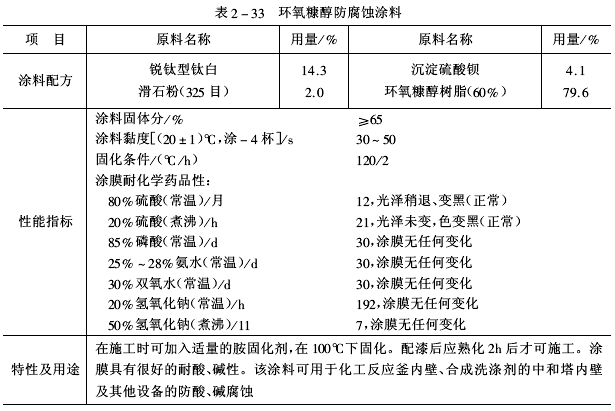

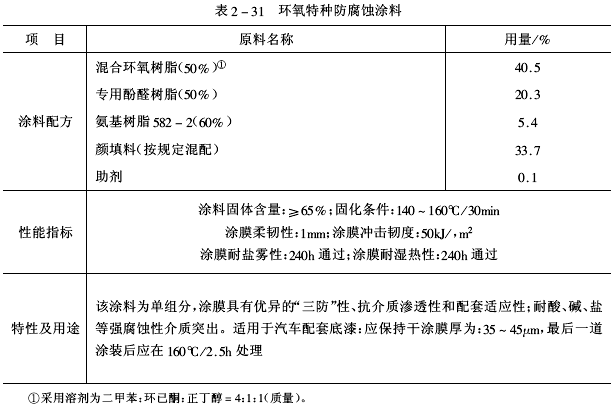

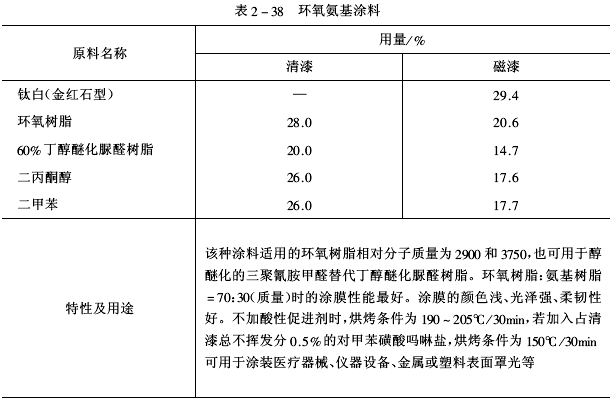

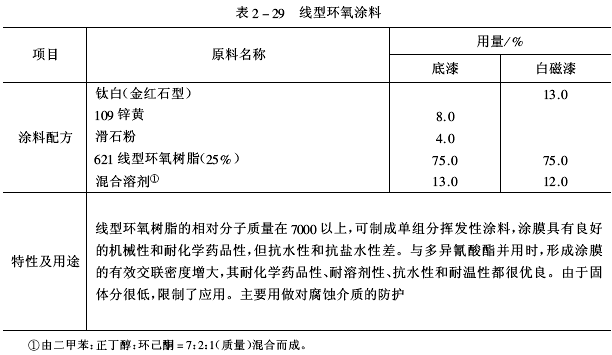

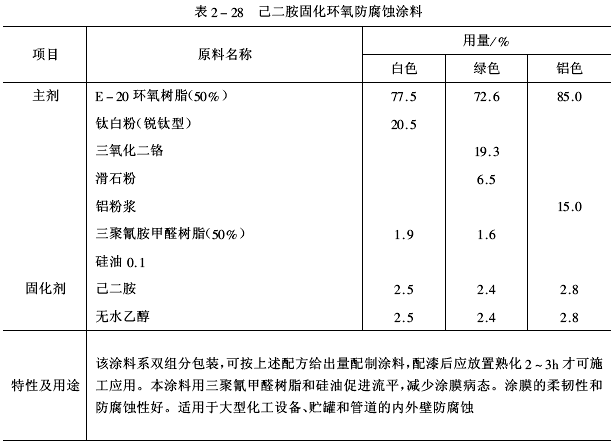

   聚酰胺固化环氧涂料见表2-27，己二胺固化环氧防腐蚀涂料见表2-28，线型环氧涂料见表2-29，环氧酚醛防腐蚀涂料见表2-30，环氧特种防腐蚀涂料见表2-31，环氧丙烯酸涂料见表2-32，环氧糠醇防腐蚀涂料见表2-33，双组分白色环氧面漆见表2-34，环氧聚氨酯涂料见表2-35，环氧硅酸酯防腐蚀涂料见表2-36,H9408环氧涂料见表2-37和环氧氨基涂料见表2-38。









   北京红狮涂料国际有限公司开发浅色导静电石油罐环氧防腐涂料，具有颜色浅、导静电持久性好、耐油、耐水性好、对贮存油品质量无不良影响。江苏兰陵化工（集团）公司研制成功的聚氨酯环氧烯类聚合物互穿网络防腐涂料，保留了环氧树脂的优异耐碱性和附着力，又兼有聚氨酯的低温固化性及烯类聚合物的耐化学药品性、快干性；该种涂料形成涂膜的耐酸性、耐碱性、耐盐腐蚀性、耐水性均优良，同时抗介质渗透性优异；用于冷轧钢厂酸洗车间的钢结构及构筑物防腐蚀、其他重防腐场合。湖南省湘潭市国营江南机器厂开发了带油带水带锈涂料，该涂料的基料为磷酸改性的环氧树脂、聚乙烯醇缩丁醛；采用磷酸和单宁酸为锈转化剂；钼酸盐和磷酸二氢锌为防锈剂；邻苯二甲酸二丁酯为增塑剂；乙醇、正丁醇及水为溶剂。该涂料可直接刷涂在锈厚120μm的带油或潮湿表面，实干时间≤6h；附着力1级；耐水≥170h；耐3%NaCl≥170h；耐溶剂≥170h；耐硝基漆性不咬底、不渗色。

   北京化工大学和北京核工程研究设计院研制的放射性固体废物钢制包装容器用涂料，是双组分环氧涂料。涂膜的附着力和抗碱性化学介质性优异、热稳定性好、抗辐射性好，容易除去放射性污物；该涂料采用改性芳香胺为固化剂，其黏性较低、相容性好，溶剂为二甲苯正丁醇；用石墨和滑石粉为颜填料，同时加入分散剂、增韧剂和防老化剂等。

   上海振华造漆厂开发的薄膜型底面合一卷材背面涂料，涂膜厚度由原来的15～17um减少到7～9gm，其烘烤条件由原来的二道二烘减至一道一烘。该涂料选用相对分子质量分布较窄的特种环氧树脂、独特的固化剂及固化促进剂、颜填料、助剂等配制而成。

   武汉工业大学材料学院研制出环氧橡胶改性的沥青防水防腐涂料，环氧树脂、橡胶和沥青拼混，形成橡塑型的高分子网络结构，涂膜的耐水性、抗渗透性、柔韧性、附着性和耐腐蚀性更突出。

   美国Ameron国际公司的牌号为“PSX700”的新型环氧有机硅涂料，与传统的环氧涂料及聚氨酯涂料相比，该涂料中的聚硅氧烷赋予涂膜更优异的耐候性和耐磨性。另外，涂料中有机挥发物含量低。

   挪威Jotun涂料公司推出两种环氧涂料，该涂料交联固化反应快，一道可涂干膜厚度250μm。其中牌号为“Jotaspeed ZP”的产品为含有磷酸锌的底漆或中涂漆，牌号为“Jotaspeed M10”的产品为含有云母氧化铁的中涂漆。这两种产品的体积固含量约为67%；表干为35℃，/30min或25℃/4.5min；重涂时间为35℃/90min或25℃，/2h。



   日本开发了一种防腐蚀性能优异的环氧涂料，该涂料是含有锌粉的单组分环氧涂料。由环氧树脂（环氧基数≥2）、酮亚胺、脱水剂、改性环氧树脂或石油树脂等构成。涂膜防腐性突出、附着力极佳，是一种有应用前途的涂料品种。

   最近，将高纯度矾土陶瓷的微粒均匀地分散在环氧改性的硅酮树脂中（氧化铝含量为60%），形成的涂膜有很强的耐热、耐蚀、耐磨性，在400℃高温下使用不劣化，在20%的盐酸（或硫酸）中不发生腐蚀。该涂料可采用喷涂、刷涂和辊涂等施工方法涂装，用于金属底材时不涂底漆，可直接涂装，在常温下固化。适用于排烟通道、排烟脱硫装置、热交换器等。
