环氧novolac树脂体系研究(二)

环氧树脂本身是一种热塑性高分子预聚物，单独存在几乎没有使用价值，只有加入固化剂，使之交联形成网状立体结构，才能体现出各项优良性能。因此，环氧树脂的应用及固化产物的性能，对固化剂的依赖性很大。热塑性酚醛树脂(novolacresin)和甲阶热固性酚醛树脂(resolresin)均可作为环氧树脂的固化剂。目前开发应用较多的是热塑性酚醛树脂。在涂料、粘结、层压、浇铸等方面已有广泛的应用。

三、结果与讨论

1、eb454a80/酚类固化剂凝胶特性的研究

(1)不同促进剂对凝胶特性的影响

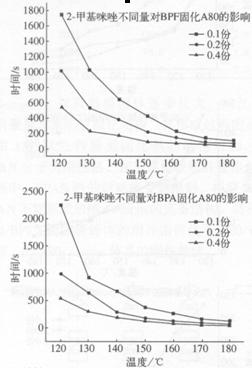

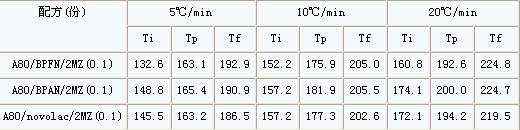

对a80/novolac，a80/bpan，a80/bpfn体系分别以dmp-30，2-mz以及六次甲基四胺为促进剂，研究不同促进剂对上述体系凝胶特性影响(见图1、2、3)。结果表明以2-mz为促进剂，凝胶时间a80/bpan>a80/dicy>a80/bpfn>a80/novolac顺序缩短，特别是在低温(120℃)，差异更加明显，而高温(180℃)，则趋于接近；而以dmp-30为促进剂时，在低温(120～130℃)，凝胶时间按a80/bpfn>a80/bpan>a80/novolac顺序缩短，而高温阶段(140～180℃)，凝胶时间则变成a80/novolac>a80/bpan>a80/bpfn，说明以dmp-30为促进剂，随温度的升高a80/bpfn体系的凝胶时间急剧缩短，而a80/novolac体系的凝胶时间变化平缓，a80/bpan体系的凝胶时间变化介于两者之间，这与表1中a80/bpfn体系的dsc曲线峰顶温度最低是一致的；以六次甲基四胺为促进剂时，三个体系出现凝胶现象的特征不典型，导致凝胶终点的判断不准确，因而没有明显的规律。
