环氧树脂网(www.epoxy8.com)最新报道[此消息来源于网络]。

 2.2不同环氧树脂的量对树脂透明性的影响

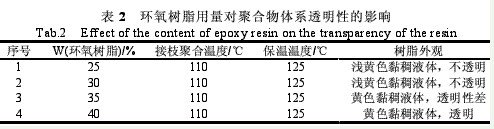

    表2是不同环氧树脂用量对树脂透明性的影响。从表2中可以看出，随着环氧树脂用量的增加透明性是逐渐增加的。这说明当环氧树脂用量较低时环氧树脂中接枝点较少，接枝率低，聚合物之间相容性差。随着环氧树脂量的增加接枝点相应的增加，接枝率高，单体之间的共聚反应相应减少所得到的产品透明性好。


    2.3环氧树脂接枝改性前后的红外光谱分析

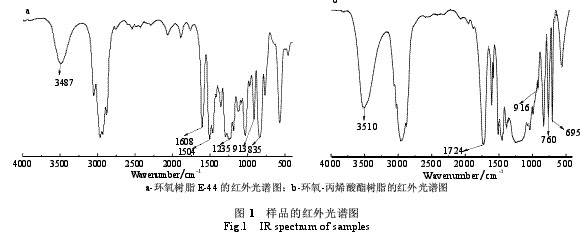

    将未接枝改性的环氧树脂e-44与接枝改性后的环氧树脂e-44进行红外测试比较，如图1所示。

    由图1可以看出，未接枝改性的环氧树脂在835cm-1和913cm-1处是环氧基特征吸收峰，1248cm-1处是醚键特征吸收峰，1504cm-1和1608cm-1处是苯环特征吸收峰，3487cm-1处是-oh特征吸收峰。接枝改性后的环氧树脂在3510cm-1处的-oh吸收峰明显增强，这是因为丙烯酸羟丙酯接枝到环氧树脂上，使-oh含量增加的缘故。改性后的环氧树脂在1724cm-1处出现明显的-c=o吸收峰，在695cm-1和760cm-1处是苯乙烯中苯环特征吸收峰。这说明利用丙烯酸酯树脂对环氧树脂进行接枝改性是成功的。

　　以上是《铝箔用丙烯酸酯接枝环氧树脂防腐涂料（三）》的详细内容。
