0引言

我国汽车工业经20多年的发展，中巴、大巴车的蒙皮大多采用模具冲压，车身平整度大大提高，原子[YuanZi]灰的用量大大下降，仅在局部使用原子[YuanZi]灰填补找平，大部分车身是在底漆[DiQi]上喷涂中涂层，但不涂原子[YuanZi]灰的地方，中涂层与电泳底漆[DiQi]间的附着[FuZhou]力差，有腻子的部位附着[FuZhou]力很好，满车刮腻子时附着[FuZhou]力也很好。针对出现的新问题，我们进行了如下探讨工作，对出现的问题提出了解决方法。

1原子[YuanZi]灰对涂层附着[FuZhou]力的影响

采用不同牌号的11种原子[YuanZi]灰(包括日本、德国产原子[YuanZi]灰)进行实验，将烘烤好的电泳底漆[DiQi]板(150mm×70mm×1mm)表面[BiaoMian]用洁净的干纱布擦净(不打磨[DaMo]漆面)，一半涂原子[YuanZi]灰，自涂原子[YuanZi]灰开始20min后，放入恒温140℃的烘箱中30min取出。室温下放置60min，然后用320#水砂纸打磨[DaMo]原子[YuanZi]灰表面[BiaoMian](不打磨[DaMo]未涂原子[YuanZi]灰的电泳底漆[DiQi]表面[BiaoMian])，并使形成的原子[YuanZi]灰粉尘[FenChen]浆随水流到未涂原子[YuanZi]灰的电泳底漆[DiQi]表面[BiaoMian]。将样板[YangBan]于室温下晾干，再用洁净的干纱布擦拭干净样板[YangBan]表面[BiaoMian]的粉尘[FenChen]。样板[YangBan]表面[BiaoMian]喷涂中涂漆后放入恒温140℃的烘箱中烘30min，取出样板[YangBan]于室温放置60min，同时将不涂原子[YuanZi]灰的底漆[DiQi]板涂中涂漆，放入恒温140℃的烘箱中烘烤30min，取出样板[YangBan]于室温放置60min，用划格器检测附着[FuZhou]力。

实验证明不涂原子[YuanZi]灰的一半中涂层附着[FuZhou]力均较差，涂原子[YuanZi]灰的一半附着[FuZhou]力均在0～1级之间[ZhiJian]。

由于水性电泳底漆[DiQi]中加入了流平剂、防沉剂、分散剂等高沸点助剂，高温烘烤时，这些助剂会浮在漆面上，这些助剂与原子[YuanZi]灰粉尘[FenChen]可能会形成弱边界层，影响不涂原子[YuanZi]灰处底漆[DiQi]与中涂漆之间[ZhiJian]的附着[FuZhou]力。

2不同工艺对附着[FuZhou]力的影响

采用不同的干燥工艺和除尘方法，考察底漆[DiQi]与中涂层间的附着[FuZhou]力，结果见表1。

原子[YuanZi]灰无论自干或烘干、干磨或水磨，只要将电泳底漆[DiQi]进行打磨[DaMo]或者用稀释剂擦拭干净电泳漆表面[BiaoMian]，彻底除去原子[YuanZi]灰打磨[DaMo]后的粉尘[FenChen]，就不会影响中涂与底漆[DiQi]之间[ZhiJian]的附着[FuZhou]力，中涂漆与底漆[DiQi]之间[ZhiJian]的附着[FuZhou]力可以达到0～1级。

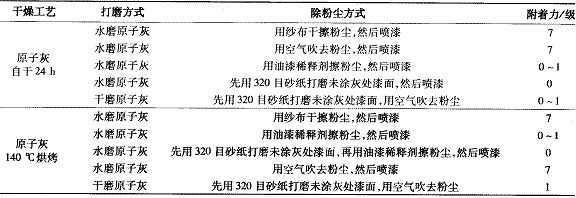

表1不同工艺对附着[FuZhou]力的影响

3调整原子[YuanZi]灰生产配方工艺，免除底漆[DiQi]打磨[DaMo]和溶剂擦工艺

为了简化涂装工艺，减少施工污染，通过对原子[YuanZi]灰生产技术的改进，采用不打磨[DaMo]底漆[DiQi]和不用溶剂擦的工艺，为此，对原子[YuanZi]灰的树脂生产配方、工艺进行调整，并对填料进行大量的筛选、调配。采用电泳底漆[DiQi]板的上半部分涂上原子[YuanZi]灰，自涂灰开始计时，室温放置20min后，将样板[YangBan]放入恒温140℃的烘箱中30min取出，室温下放置60min，然后用320#水砂纸打磨[DaMo]原子[YuanZi]灰表面[BiaoMian]，使形成的原子[YuanZi]灰粉尘[FenChen]浆随水流到未涂原子[YuanZi]灰的电泳底漆[DiQi]表面[BiaoMian]。室温下晾干，再擦净表面[BiaoMian]的粉尘[FenChen]。样板[YangBan]表面[BiaoMian]喷中涂，放入140℃烘箱中恒温30min。样板[YangBan]室温下放置60min后，用划格器检测附着[FuZhou]力。

实验发现：通过对原子[YuanZi]灰配方的调整可以改进中涂与底漆[DiQi]之间[ZhiJian]的附着[FuZhou]力，使粉尘[FenChen]基本不影响附着[FuZhou]力;如果原子[YuanZi]灰打磨[DaMo]后的粉尘[FenChen]不影响中涂与底漆[DiQi]之间[ZhiJian]的附着[FuZhou]力，即中涂漆与底漆[DiQi]之间[ZhiJian]的附着[FuZhou]力达到0～1级，则原子[YuanZi]灰中必须去掉其中的一到两种常用原料。

原子[YuanZi]灰自干后进行水磨、喷漆与原子[YuanZi]灰高温烘烤后进行水磨、喷漆的情况相同，即原子[YuanZi]灰自然固化和烘烤固化其粉尘[FenChen]对电泳底漆[DiQi]与中涂漆的附着[FuZhou]力具有相同的影响。

如果将电泳底漆[DiQi]进行打磨[DaMo]或者用稀释剂擦拭电泳漆表面[BiaoMian]，即使使用市售的原子[YuanZi]灰，原子[YuanZi]灰打磨[DaMo]后的粉尘[FenChen]也不会影响中涂与底漆[DiQi]之间[ZhiJian]的附着[FuZhou]力，即中涂漆与底漆[DiQi]之间[ZhiJian]的附着[FuZhou]力仍然可以达到0～1级。
