三、缩水甘油酯型环氧树脂

   由多元酸或酸酐和环氧氯丙烷或环氧丙醇经缩聚反应而制得的。

   （一）对苯二甲酸二缩水甘油酯

   对苯二甲酸二缩水甘油酯是以对苯二甲酸为原料，由三步合成的。

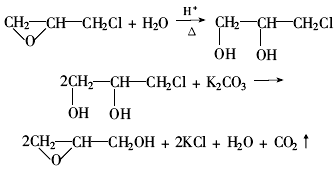

   （1）环氧丙醇的制备：

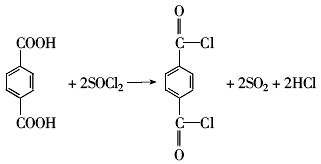

   （2）对苯二甲酰氯的制备：

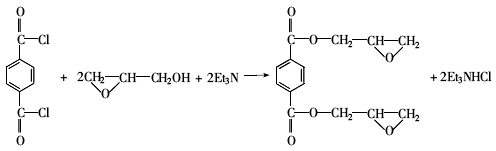

   （3）对苯二甲酰氯与环氧丙醇合成对苯二甲酸二缩水甘油酯：

   对苯二甲酸二缩水甘油酯的固化产物在+120～-180℃都有优异的粘结强度，可满足国防和宇航业的特殊需要。

   （二）内次甲基四氢邻苯二甲酸二缩水甘油酯

   内次甲基四氢邻苯二甲酸二缩水甘油酯（以下简称为NAG环氧），它是以NA酸酐为原料经以下步骤制得。

   （1）NA酸酐水解：

   （2）NA酸和环氧氯丙烷加成反应：

   （3）加成物环化反应：

   NAG环氧树脂的典型性能：

   外观                             黄色液体

   环氧值/mol·(100g)-1              0.570

   碘值/mgl·g-1                     81.8

   可水解氯含量/%（质量分数）       1.25

   挥发分/%                         0.18

   密度（25℃）/g·cm-3              1.263

   折光率（25℃）                   1.5032

   黏度/Pa·s（25℃）               1.16

             （40℃）               0.27

             （60℃）               0.069

   NAG环氧树脂另一特点是黏度低对增强纤维的浸润性很好，25℃时的黏度仅是双酚A型环氧树脂的1/10。

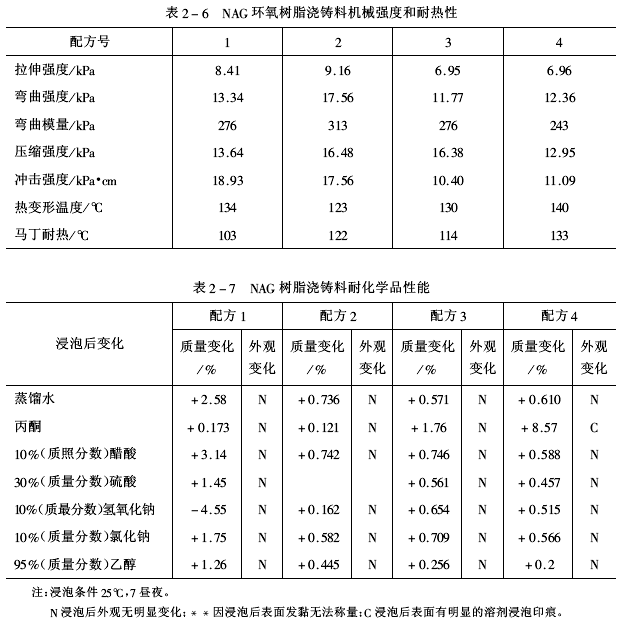

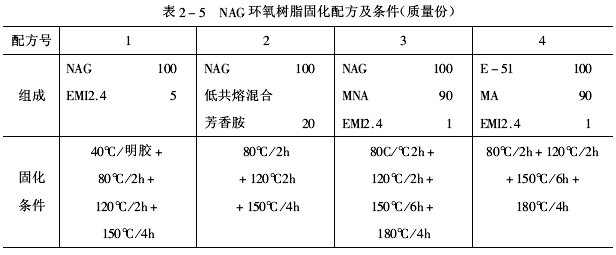

   NAG环氧树脂浇铸料的组成及固化条件见表2-5，其性能见表2-6及表2-7。

   从表2-6中可以看出NAG树脂所有的浇铸料都有良好的机械强度和耐热性，特别是以低共熔混合芳香胺固化体系综合性能为优越，并具有良好的介电性能和耐电弧性。

   从表2-7中可以看到MAG-EM1，2，4体系的浇铸件浸泡后质量变化均达百分之几的数值，这可能是由于树脂中含有一定的氯代醇（可水解氯）妨碍了阴离子聚合而引起的。除了NAG-低共熔混合芳香胺体系浇铸料在30%硫酸（质量分数）中浸泡表面发黏外NAG固化物和E-51双酚A 环氧树脂一样具有良好的耐化学品性。值得注意的是NAG浇铸料均有良好的耐丙酮性，浸泡7 昼夜后不仅外观无变化而质量变化也小，为制造特定耐化学品涂料和贮罐的应用提供了依据。

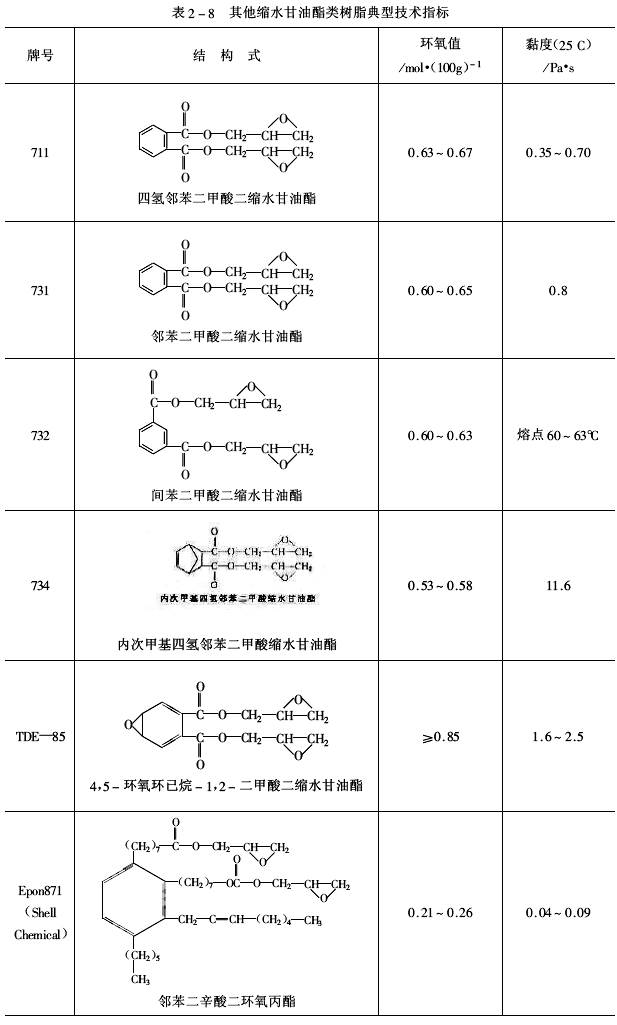

   其他缩水甘油酯类树脂典型技术指标见表2-8。
