二、3，4-环氧基-6-甲基环己烷甲酸-3′，4′-环氧基-6′-甲基环己烷甲酯（以下简称ZH 68-01环氧化物）

   ZH68-01是一种低黏度、无色至淡黄色透明液体，其合成路线如下：

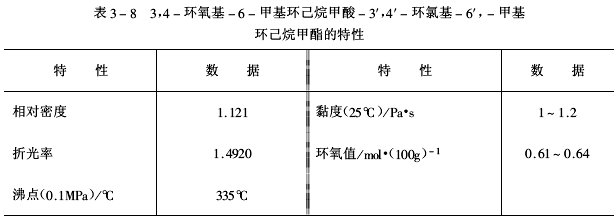

   ZH68-01的特性见表3-8。

   ZH68-01溶于丙酮、苯、甲苯、四氯化碳、异丙醇、乙米及乙醇等有机溶剂，不易与胺类固化剂反应，在较高的温度下易与酸酐反应，在室温下它有几天的适用期，当加入促进剂（如三氟化硼单乙胺络合物）后可进行室温固化，工艺性较好，利于大部件的制造。经酸酐固化后，产物的马丁耐热达200℃以上，适于在200～250℃高温条件下长期使用。具有耐紫外线老化性，耐碱性及耐水性。

   固化物的热膨胀系数小，如选用适当的配方及填料可制得在80～180℃温度下膨胀系数近于零的产品。

   ZH68-01用于浇铸、玻璃钢、无溶剂涂料及黏合剂等方面。

   应用举例如下。

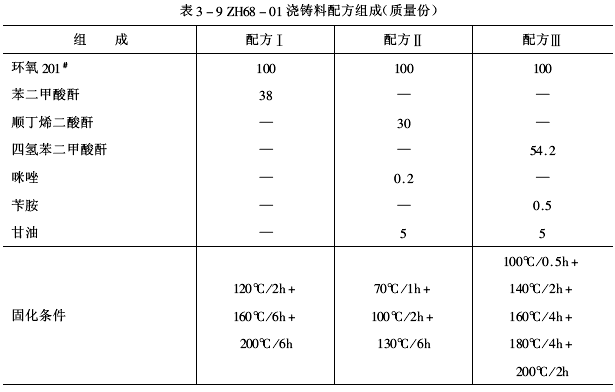

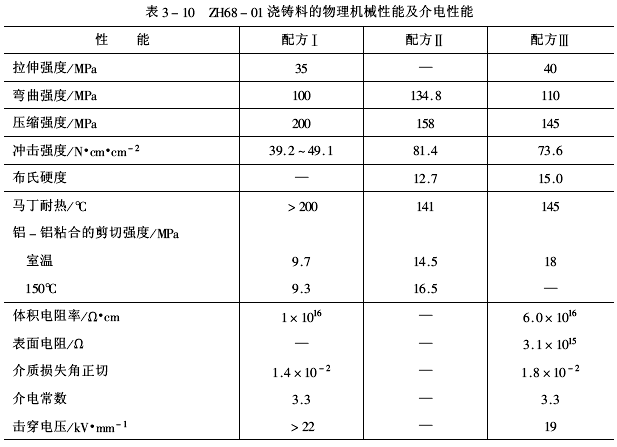

   配方Ⅰ～Ⅲ的组成及固化物性能分别如表3-9及表3-10所示。

   三、二氧化二戊烯

   二氧化二戊烯和ZH68-01一样，也是一高沸点液体。松节油里含有84%～87%的α-蒎烯，经过热异构化后，α-蒎烯转化成二戊烯，二戊烯再经过氧化醋酸氧化即得二氧化二戊烯。国外同产品的名称为Unox EP-269，简称环氧树脂269#。

   二氧化二戊烯黏度非常低，在-60℃的低温下只变黏稠，没有结晶析出。溶于丙酮及一般有机溶剂。可用酸酐及胺类固化剂固化，固化产物具有较高的耐热性。二氧化二戊烯特性如下：

   分子量                 168.22              黏度（20℃）           8.4mPa·s

   沸点（0.1MPa）         242℃               折光率（20℃）         1.4682

   相对密度（20℃）       1.0326              膨胀系数               0.000079℃

   环氧当量               84～86g/mol

   主要用做双酚A型环氧树脂及环氧化聚丁二烯树脂的活性稀释剂。

   四、二氯化双环戊二烯多元醇醚

   双环戊二烯在三氟化硼络合物（ 如：BF3·C2H5OC2H5，BF3·2CH3COOH，BF3·2CH3COOC2H5）、硫酸、芳香族及脂肪族的磺酸、金属（Zn、Sn、Ti、Sb、Al）氯化物等存在下与多元醇（乙二醇、一缩二乙二醇、丙三醇）反应，能够得到双环戊二烯多元醇醚，该多元醇醚经过氧化醋酸氧化后得到二氧化双环戊二烯多元醇醚。

   由这种双环氧化物制成的漆膜具有优良的机械性能。

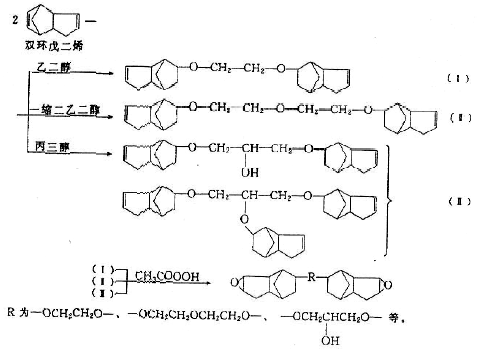

   合成反应如下：

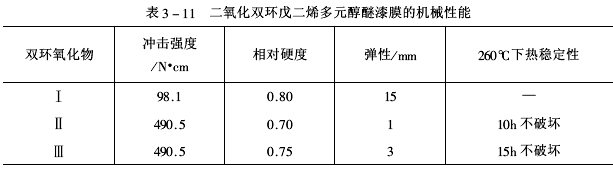

   上述3个双环氧化物为稍带浅黄色的流动性液体。以乙基溶纤剂作溶剂，配制成浓度60%（质量分数）的漆，以顺丁烯二酸酐在180℃/4～5h内固化，漆膜的机械性能如表3-11所示。

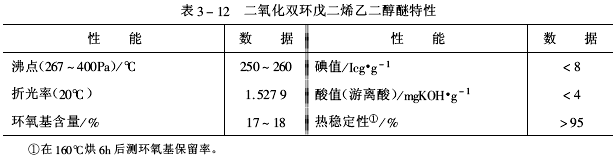

   表3-12列出了二氧化双环戊二烯乙二醇醚（Ⅰ）的特性。它具有一种令人不快的气味，室温下会慢慢结晶。溶于醇、甲苯、二甲苯、醋酸乙酯、四氯化碳等。被用在涂料、黏合剂、玻璃钢、浇铸料等方面。在涂料上的应用更为突出，与一般的环氧涂层比较，涂膜有更高的耐水性、耐光性、耐热性、耐压性及电绝缘性。

   与植物油的共聚物能结出干性良好的漆膜，有更高的硬度、光泽及抗水性。

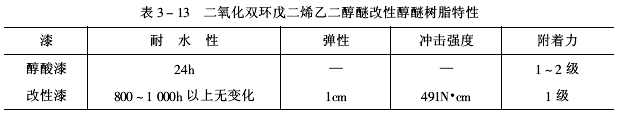

   如表3-13所示，醇酸树脂用8%～18%的二氧化双环戊二烯乙二醇醚改性后，漆膜的耐水性得以很大的提高，弹性、冲击强度、附着力也有所改善。

   五、二氧化双环戊基醚（ZH-300、ZH-400）树脂

   ZH-300、ZH-400是耐高温且具有高强度和有一定韧性的脂环族双环氧化物。

   （一）合成

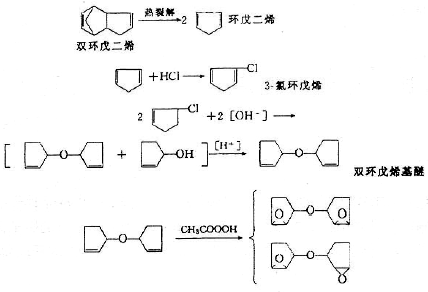

   （二）特性

   二氧化双环戊基醚是两种同分异构体的混合物，其特性见表3-14。

   二氧化双环戊基醚能溶于芳香烃、苯、甲苯中，也能溶于醇、酮，如：乙醇、异丙醇、丙酮之中。

   它与酸酐类、芳香族胺类固化剂反应的固化产物的机械强度高。例如，用间苯二胺固化产物的热变形温度达235℃，机械强度比双酚A型环氧树脂固化产物高出50%，并有5%以上的延伸率，这是双酚A型环氧树脂所不具备的性能。由于它是高强度、高模量、耐高温特种树脂，大多用于纤维增强材料方面。例如，作为深水潜艇、导弹中的缠绕结材料。它们也能制成B阶树脂作为无溶剂涂料、胶黏剂等。
