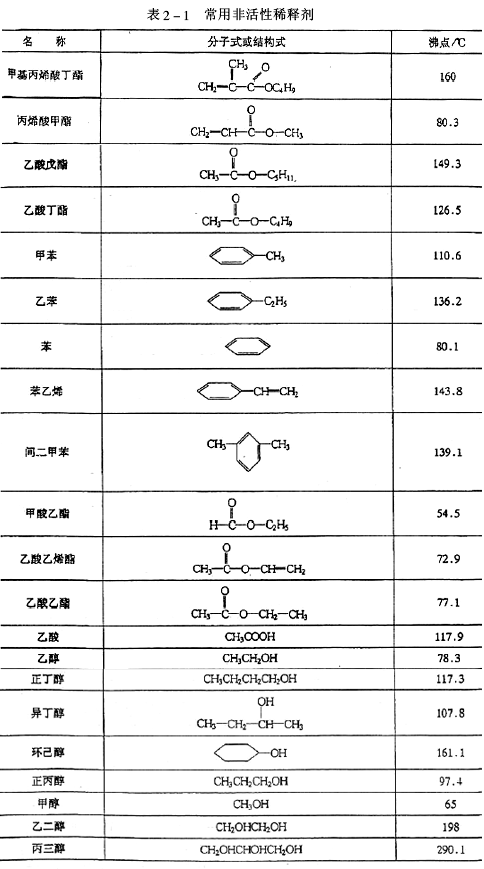

环氧树脂配合物的流动性，对于涂料，衬里，浇铸等用途是很重要的。为适应这些要求必须降低粘度，或者提高黏度，或者赋予触变性，能达到这些要求的配合材料称为流动性调节剂。 一、稀释剂 稀释剂主要用来降低环氧胶粘剂体系的黏度，溶解、分散和稀释涂料，改善胶液的涂布性和流动性。此外，稀释剂也起到延长使用寿命的作用。但是加入稀释剂也会降低固化后树脂的热变形温度、胶接强度、耐介质及耐老化等性能。然而，为了使树脂胶液便于浸润胶合物的表面，提高其浸润能力和湿润能力，有利于操作，必须加入适量的稀释剂。 稀释剂的分类方法很多，按其使用机理，可分为非活性稀释剂与活性稀释剂两大类。 1.非活性稀释剂 非活性稀释剂不与环氧树脂、固化剂等起反应，纯属物理地掺混到树脂中。它与树脂仅是机械的混合，起稀释和降低黏度作用的液体。它在胶液的固化过程中大部分是挥发掉的。它会给树脂固化物留下孔隙，使收缩率相对增大。因此，非活性稀释剂对固化后树脂性能的不利影响比活性稀释剂的影响大，但却能少许提高树脂的韧性。当使用要求较高时不能使用非活性稀释剂，应选用活性稀释剂。 非活性稀释剂多为高沸点液体，如邻苯二甲酸二丁酯、苯二甲酸二辛酯、苯乙烯、苯二甲酸二烯丙酯、甲苯、二甲苯等。用量以5%～20%为宜。12%左右的邻苯二甲酸二丁酯使标准环氧树脂的黏度从10Pa·s降到0.5～0.7Pa·s（25℃）。一些工业环氧树脂（2.0～4.0Pa·s）含有二丁酯作为非活性稀释剂。溶剂亦作为非活性稀释剂，但对耐化学试剂有不利影响。用量大时，固化物性能变坏，同时由于稀释剂在固化过程中的挥发会引起收缩率增大。 表2-1列出的是在环氧树脂中常用的非活性稀释剂。

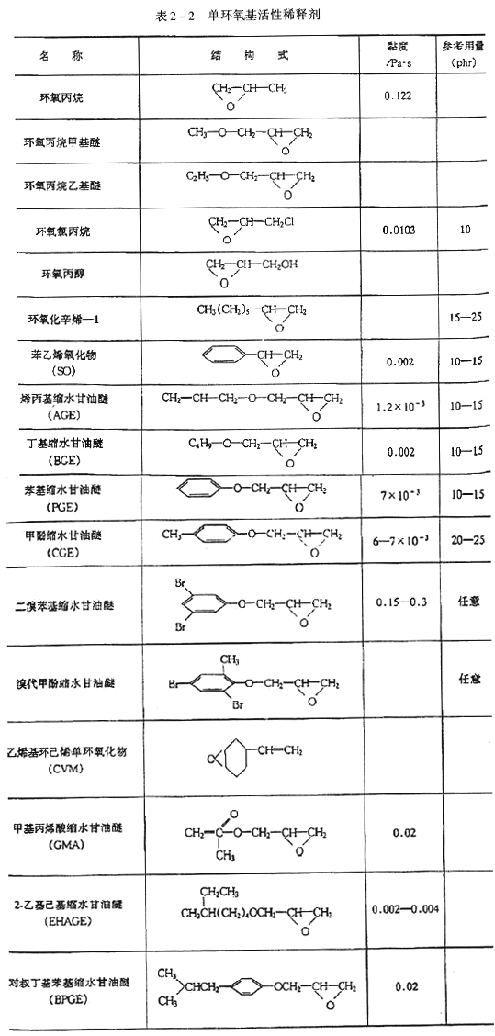

2.活性稀释剂 活性稀释剂一般是指带有一个或两个以上环氧基的低分子化合物，它们可以直接参与环氧树脂的固化反应，成为环氧树脂固化物交联网络结构的一部分，对固化物的性能几乎无影响，有时还能增加固化体系的韧性。活性稀释剂又分为单环氧基活性稀释剂和多环氧基活性稀释剂两种。某些单环氧基稀释剂，如丙烯基缩水甘油醚、丁基缩水甘油醚和苯基缩水甘油醚，对于胺类固化剂反应活性较大。某些烯烃或脂环族单环氧基稀释剂对酸酐固化剂反应活性较大。因此，使用活性稀释剂时，固化剂的用量、品种应作相应的调整。 无溶剂环氧涂料中，单官能活性稀释剂用量不超过环氧树脂的15%，多官能活性稀释剂用量可达到20%～25%。但用量太多，会降低涂膜性能。例如，不加活性稀释剂的双酚A型环氧涂层和含#501（环氧丙烷丁基醚）活性稀释剂的双酚A型环氧涂层在10%硫酸水溶液中浸泡30天后，涂层增重分别是2.11%和4.18%；在甲醇中浸泡30天后，涂层增重分别是2.67%和13.5%。 活性稀释剂一般有毒，在使用过程中必须注意，长期接触往往会引起皮肤过敏，严重的甚至于会发生溃烂。 表2-2列出的是单环氧基活性稀释剂的种类。

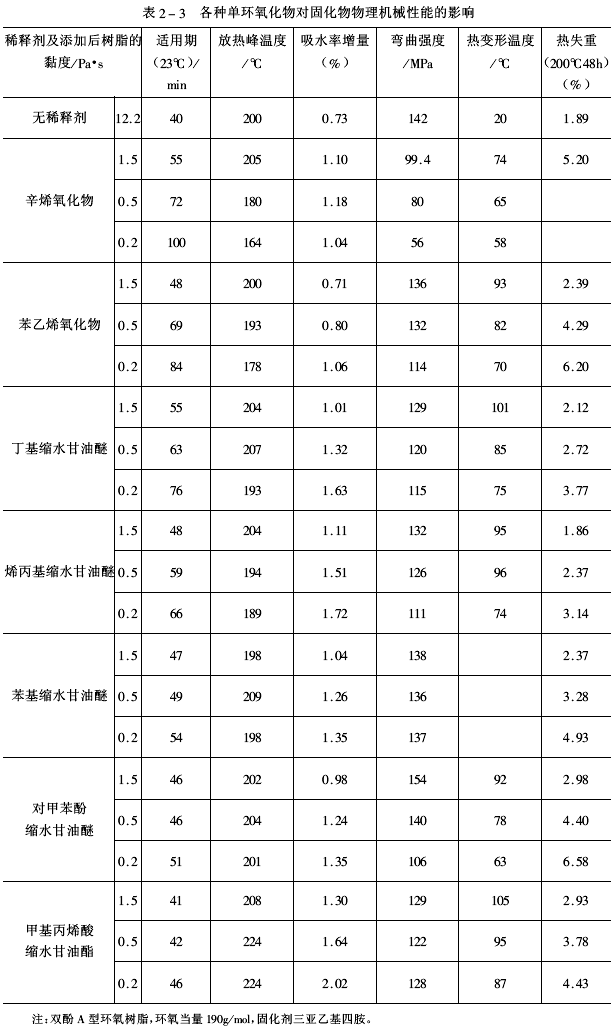

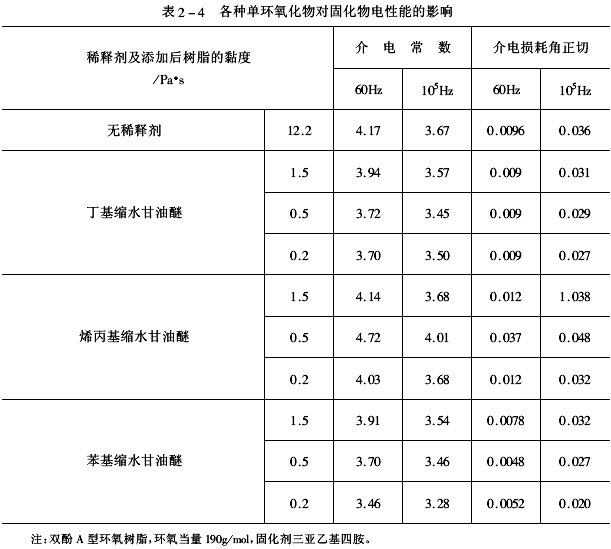

单环氧化物的稀释效果比较好，脂肪族型的比芳香族型有更好的稀释效果。使用芳香族型活性稀释剂的固化产物耐酸碱性变化不大，但耐溶剂性却有所下降。 单环氧化物活性稀释剂的使用会使热变形温度降低，这是由于它的使用会使固化物的交联密度下降的缘故。长碳链的活性稀释剂使用后可使抗弯强度、冲击韧度得以提高。用量不多时对固化产物的硬度无影响，而热膨胀系数则增加。 各种单环氧化物活性稀释剂对固化产物物理机械性能的影响见表2-3。对电性能的影响见表2-4。

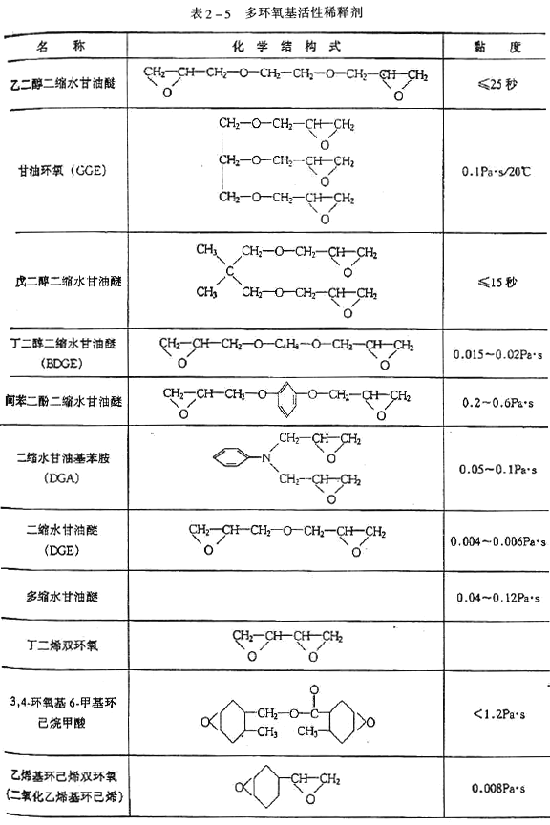

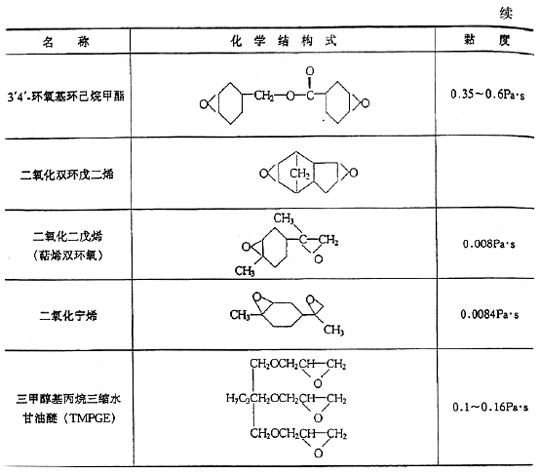

表2-5列出的是多环氧基活性稀释剂的种类。
使用二或三环氧化物作稀释剂，用量和固化方法适当，就不会降低交联密度，因此热态下的机械强度及耐化学品性保持率较高。与单环氧化物比较，在稀释效果上差些，要将树脂黏度下降到同等水平所需添加量较大。 短链及环状结构的二或三环氧化物，对固化物的热变形温度几乎无影响，而长碳链稀释剂影响则十分明显。 3.稀释剂的选用原则 （1）尽量选用活性稀释剂，以利于在改进工艺性的同时，提高其粘接、机械性能。 （2）选择那些与主体树脂化学结构相近的稀释剂，因为它们会在其它助剂存在下，与主体树脂一道参加反应，而大大改善胶层性能。如在100份双酚A环氧树脂为主体组分的胶中，加入20份丁二醇双环氧稀释剂，并用混胺作固化剂时，可使其胶层延伸率达到7.0%，而拉伸强度仍保持在29MPa以上，热变形温度达120℃。 （3）应注意选用挥发性小、气味（异味）小、毒性尽量低的品种，以减少稀释剂在配胶、施胶时对人体的侵害，因为大多数活性或非活性稀释剂都有异味和有低毒。 （4）来源容易，不燃不爆，价格低廉，亦是要考虑的重要因素。因此只要能用水为稀释剂的就应尽量用水。 （5）应通过实验与理论选择最合适的加入量。 |
