耿坚强1，刘攀1，李春轩2，彭晓春1，刘胜林1

(1.长安大学质料科学与工程学院，西安710064;2.陕西通宇公路研讨全部限公司，西安710064)

择要：涂料在天然曝晒的前提下举行老化，须要很长的时候，不克不及快速相识其老化掉效机理，接纳人工紫外-喷淋的加快老化实验对醇酸系统和聚氨酯系统举行加快老化，操纵SEM、光芒度仪和FT-IR对老化的涂层举行阐发表征。效果注解，两种系统的老化掉效机理是差别的，醇酸系统利用寿命低于聚氨酯系统的重要缘故原由是其耐水本领较弱，若能进步其耐水本领，醇酸系统的利用范畴将会扩展。

0.要害词：人工加快老化;醇酸磁漆;聚氨酯面漆;外貌阐发

为了掩护公路钢桥不受腐化，耽误桥梁利用寿命，国表里常接纳涂料举行防腐化掩护，从最早的单一涂料防腐到如今的重防腐涂装系统，涂料用于金属防腐化已稀有百年的汗青[1-2]。我国的公路桥梁在早期的涂装中一样平常接纳的是醇酸涂装系统，如南京长江大桥(1968年)和江西九江长江大桥(1993年)的钢布局外外貌接纳的是醇酸红丹防锈漆+灰铝锌醇酸磁漆的涂装系统，至今也有部门桥梁仍接纳这种涂装方法。跟着涂料树脂的生长，聚氨酯涂料开端大面积利用，如厦门海沧大桥(1999年)和宜昌长江大桥(2001年)钢箱梁外外貌接纳的是无机富锌底漆+环氧云铁中心漆+聚氨酯面漆的涂装系统[3-6]。这两种涂装系统在桥梁的防腐掩护中都起到了主要的感化，但醇酸系统的寿命一样平常为2～3年，聚氨酯系统寿命一样平常为5～8年，为了找出两者寿命差距的缘故原由，本文在室内对这两种系统举行了人工加快老化实验，对老化降解阶段所产生的物理和化学转变举行了研讨与商量，实验找出两种系统老化掉效的机理。

1.实验质料及要领(文章泉源举世聚氨酯网)

(1)原质料：天津灯塔涂料有限公司的红丹酚醛底漆、灰铝锌醇酸磁漆、无机富锌底漆、灰云铁环氧中心漆和聚氨酯面漆。(2)样板的制取要领：拔取Q235低碳钢作为底板，导热性和耐腐性机能好，尺寸为70mm×150mm×(1.2～1.5)mm，涂刷进步行外貌处置惩罚，用喷砂机喷砂到Sa3.0级，然后按《漆膜一样平常制备法》(GB/T1727—1992)涂刷底漆、中心漆、面漆制成样板。两种涂装系统为红丹酚醛底漆+灰铝锌醇酸磁漆和无机富锌底漆+灰云铁环氧中心层+聚氨酯面漆，涂刷氛围相对湿度为60%，情况温度为25℃。(3)漆膜查验：每道漆膜实干后，用测厚仪丈量干膜厚度，涂装完毕后，测试漆膜总厚度。漆膜总厚度掌握在150～200μm范畴内，面漆厚度为60～80μm。接纳目测查验涂膜外不雅，外貌需平滑、平整、色彩匀称同等。(4)样板的老化实验：接纳克己的老化尝试箱按GB/T14522—1993《机器产业产物用塑料、涂料、橡胶质料人工天气加快实验要领》举行老化实验，光源为波长253nm的紫外灯管，辐射度为0.35W/m2;相对湿度为65%，紫外光照时候4h，喷淋0.5h，冷却3.5h，每个轮回为1个周期，举行2200h的实验，并在差别周期隔断掏出各周期的样板举行涂膜机能评定。(5)机能表征：用MN型镜向光芒仪依照GB/T9754—1988尺度检测涂层在曝晒前后光芒的转变，并盘算有机涂层的掉光率。涂层测厚仪(TT220)测试涂层厚度。用电子天平(DS400S)依照HG—2—16128尺度检测涂层人工老化后的吸水率。扫描电子显微镜(VEGATS5136XM)阐发涂层在老化历程中微不雅描写的转变。傅里叶转换红外光谱仪(EQUINOX-55)阐发涂层老化时有机基团的转变。

2.效果与评论辩论

2.1两种面漆老化进程比拟阐发

跟着涂层的老化，涂层系统的面漆渐渐变粗拙而掉光。图1给出了两种面漆随辐照时候的耽误，掉光率的转变趋向图。

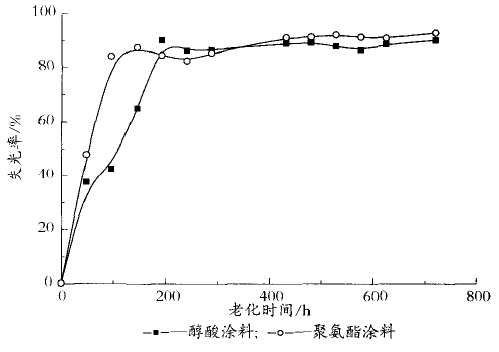

图1醇酸磁漆和聚氨酯面漆掉光率随人工老化时候的转变趋向
